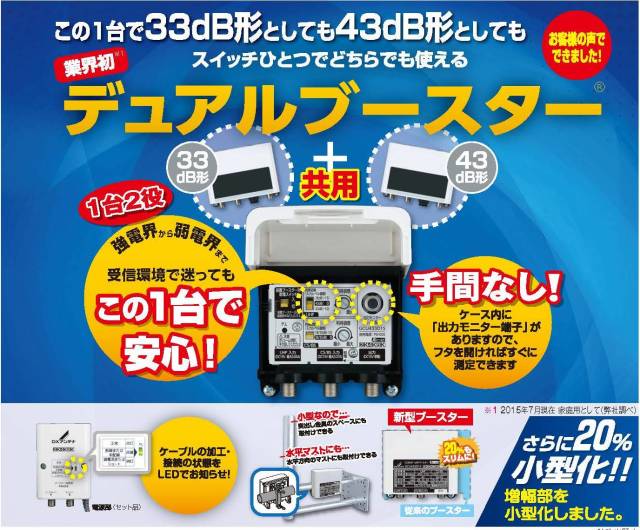

■ 製品特長 ■
◆中電界用(33dB形)、中・弱電界用(43dB形)どちらにも使用可能
◆スイッチひとつでUHF入力レベルを3段階に切り替え
◆ケーブルの加工接続の状態が一目でわかるLEDランプ搭載
◆増幅部ケース内に出力モニター端子を搭載
◆従来品に比べ増幅部を20%小型化
◆突出し金具のスペースや水平マストにも取り付け可能

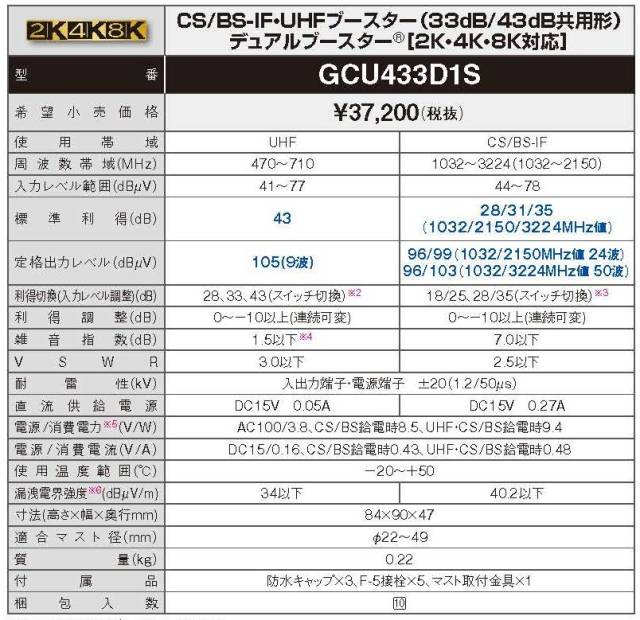

■ 仕　様 ■
使用チャンネル(ch)：…
　・[UHF]：13～52
　・[CS/BS-IF]：-
使用周波数(MHz)：…
　・[UHF]：470～710
　・[CS/BS-IF]：1032～3224
標準利得(dB)：…
　・[UHF]：43
　・[CS/BS-IF]：28/33/35
定格出力(dBμV)：…
　・[UHF]：105(9波)
　・[CS/BS-IF]：96/99(24波)2150MHz,96/103（50波）3224MHｚ
利得切換(dB)：…
　・[UHF]：28,33,43（スイッチ切換）
　・[CS/BS-IF]：18/25,28/35（スイッチ切換）
VSWR：…
　・[UHF]：3.0以下
　・[CS/BS-IF]：2.5以下
雑音指数(dB)：…
　・[UHF]：1.5以下
　・[CS/BS-IF]：7.0以下
インピーダンス(Ω)：75(F形)
電源/消費電力：AC100V(50/60Hz)：3.8W、8.5W※1、9.4W※2
電源/消費電流：DC15V 0.16A、0.43A※1、0.48A※2
使用温度範囲：－20～＋50℃
外形寸法：(幅)90×(高さ)84×(奥行き)47mm
質量：0.22kg
(※1)CS/BSコンバーター用電源供給時
(※2)CS/BSコンバーター用電源+UHF側電源供給時

■ 電源部 ■PSH-20S
使用周波数(MHz)：10～3224
電源/消費電力(V/W)：AC100(50/60Hz)/10
重量電源(V/A)：DC15/0.5
インピーダンス(Ω)：75(F形)
使用温度範囲(℃)：－10～＋40
挿入損失(dB)：0～1.2(10～1000MHz)、0～2.0(1000～2610MHz)、0～3.0（2610MHz～3224MHz）
外形寸法：(幅)70×(高さ)97×(奥行き)35mm
質量：0.2kg
付属品：防水キャップ×3、F-5接栓リング×5(5C相当ケーブル用)
