【因幡電工/INABA】 IRM-75S 耐火キャップマンションタイプS


因幡電工 耐火キャップマンションタイプS IRM-75S
こちらの商品は、2個まで通常在庫です。
3個以上は、お取り寄せとなります。納期は平日3-4日、土日はさんだ場合は、1週間程度かかります。

集合住宅におけるエアコン配管の防火区画貫通部耐火措置工法 国土交通大臣認定 : PS060WL-0704(壁)
(財)日本消防設備安全センター評定 : KK26-008号(壁)(共住)
マンションなどの集合住宅に適した防火区画貫通部耐火措置工法部材です。
高い耐火性能を有し簡単確実な施工方法でありながら、従来施工と変わらない美観を確保した製品です。

【因幡電工/INABA】 IRM-75S 耐火キャップマンションタイプS

メーカー:因幡電工
型番:IRM-75S
JANコード: 182000006319
標準価格:
4,840円(税込)
価格:

4,142円 (税抜 3,765円、税 377円)   <14%OFF>

[ポイント還元 41ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

・ 耐火キャップ マンションタイプS 金具 SUS  ×1 ・パッキン SBR  ×1 ・ フタ SUS  ×1 ・ ビス(フタ取付用) SUS  ×2・ 熱膨張性耐熱シールIP-S 耐熱シール  ×1・ 取扱説明書  ×1

■ 商品仕様

製品名因幡電工 耐火キャップマンションタイプS
型番IRM-75S
JANコード 182000006319
メーカー因幡電工

国土交通大臣認定取得
改正建築基準法(2000年06月01日)における1時間耐火性能基準に合格しています。
消防共住区画貫通に適合
平成17年消防庁告示第4号の基準に適合し、(財)日本消防設備安全センター評定を取得しています。
熱膨張性耐熱シールを使用
加熱により4倍以上に膨張し、炎や煙を遮断します。
優れた施工性
通常のエアコンキャップやクーラーキャップ(ACなど)と同じ要領で施工でき、施工に熟練を要しません。
エアコン設置前から通常のエアコンキャップと同じように施工/使用できます。
エアコン設置時に配管と貫通穴との間に専用の熱膨張性耐熱シール材を充填するだけでOKです。
美しい仕上がり
耐火キャップマンションタイプはスリム設計で、壁面から殆ど浮き出ず通常のクーラーキャップと同様の仕上がりです。
熱膨張性耐熱シール材は美観に配慮したグレー色を採用、美観を損ないません。
弊社配管化粧カバー「スリムダクトSD/LD」シリーズにマッチする専用カバーを用意、より美しい仕上がりをお約束します。
換気機能付きルームエアコンに対応
換気・吸気管が付属するルームエアコンにも対応。換気管も同時貫通できます。
大容量のエアコン配管3分5分(9.52×15.88)に対応できます。換気付の場合は、2分3分推奨。
優れた耐久性
耐火キャップマンションタイプSの金具には、耐食性に優れたSUS304を採用、さらにクリヤー塗装を施しました。
専用の熱膨張性耐熱シール材IP-Sは、超促進耐候試験400時間(サンシャインウェザーメーター4000時間に相当)をクリアーしています。


IRM-75S VP/VU/SU-75など(Φ75~84)
A寸法 115mm B寸法 73mm パテ数IP-3S×1

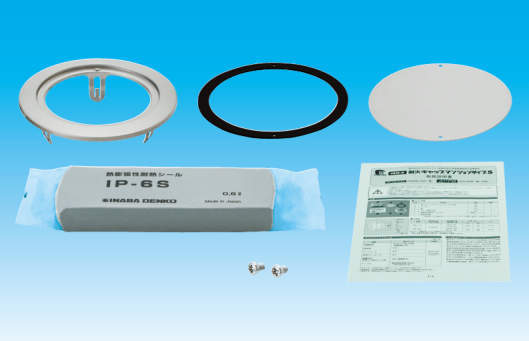

セット明細
・ 耐火キャップ マンションタイプS 金具 SUS  ×1
・パッキン SBR  ×1
・ フタ SUS(クリヤー塗装)  ×1
・ ビス(フタ取付用) SUS  ×2
・ 熱膨張性耐熱シールIP-S 耐熱シール  ×1
・ 取扱説明書  ×1

適用配管
IRM-75S
・被覆銅管 Φ9.52×15.88以下 (被覆厚8×10) 占有率38.2%
・換気管 Φ35
・ドレンホース Φ32 ・断熱ドレンホース Φ37
・被覆材付硬質ポリ塩化ビニル管 20A(被覆厚10) ・ケーブル 導体総断面積7.8mm/本 (VVF2.6mm×3Cなど)
※ ドレンホースはDHやDHQなど、断熱ドレンホースはDSHなどを指します。
※ 換気管は、換気給気機能付きエアコンに使用されている換気管などを指します。
※ 貫通穴径、配管外径から占積率を考慮して製品サイズを選定してください。


■ 配管収納例(単位mm)
型番 配管収納例
IRM-75S 被覆銅管 : 銅管径 Ø6.35×12.7(被覆厚8×10)
排気管 : 外径 Ø31
ドレンホース : 外径 Ø18.3(DH-14相当)
ケーブル : 外径 Ø10(2mm2×4C相当)
※ 表中の配管収納例は一例です。
※ 使用できる配管の種類、組み合わせは適用配管をごらんの上、占積率を満たす範囲で任意に組み合わせが可能です。

ご注意
• 作業される場合は、軍手などの手袋を着用してください。
• 止水構造ではありませんので、雨水などが当たる場合はスリムダクトSD又はLD用のウォールコーナーをご使用ください。
• 評定・評定書をご熟読ください。
• 厚さ100mm以上の壁に適用されます。それ以外の場合は所轄官公庁へご相談ください。
• 別売の熱膨張性シール IP は使用できません。必ず付属の熱膨張性耐熱シール IP-S をご使用ください。
• 外装塗装や洗浄剤などの化学薬品がかからないようにしてください。腐食の発生原因になります。
